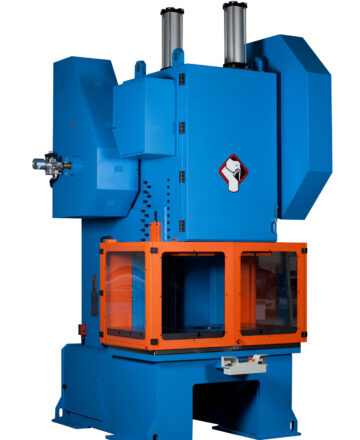

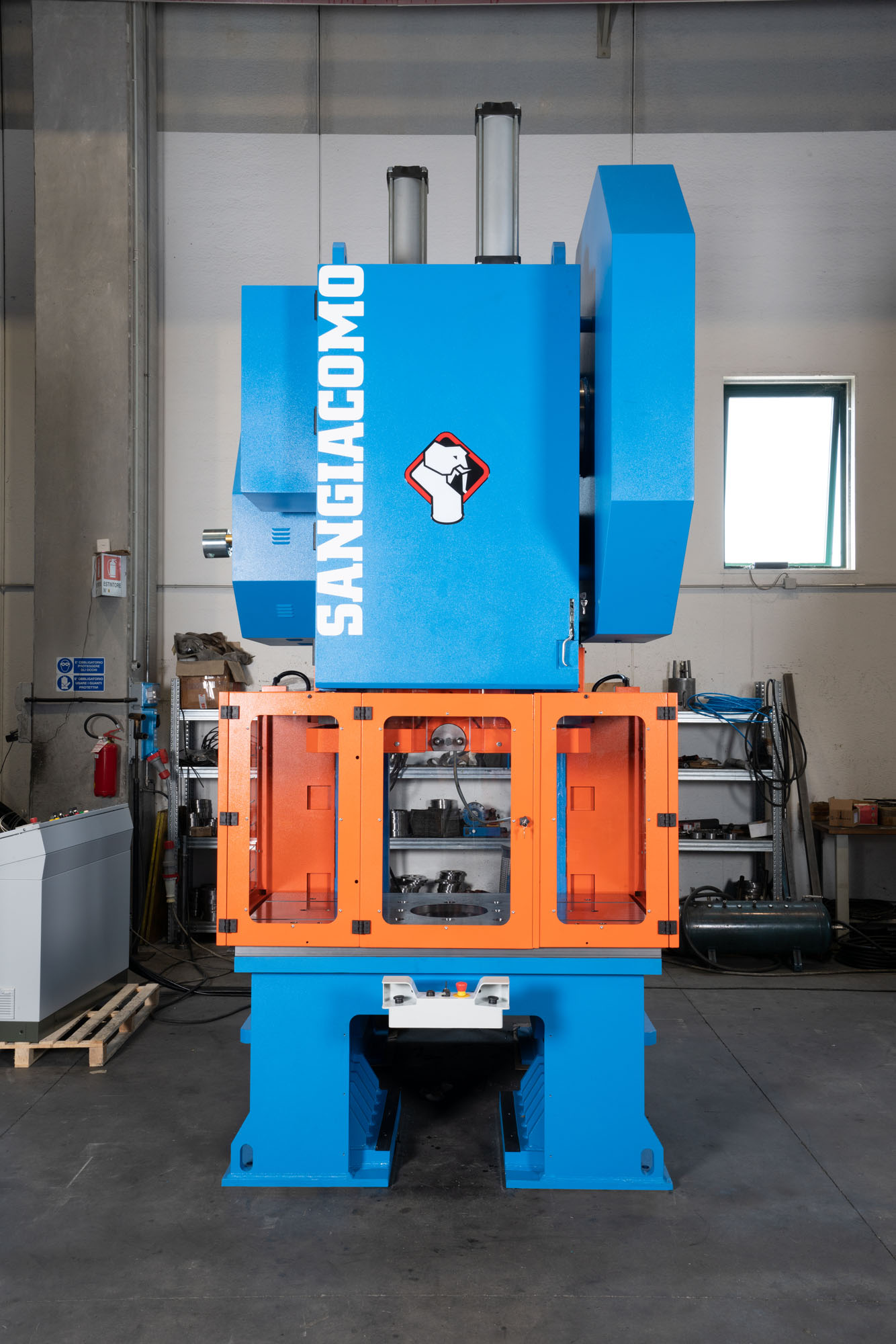

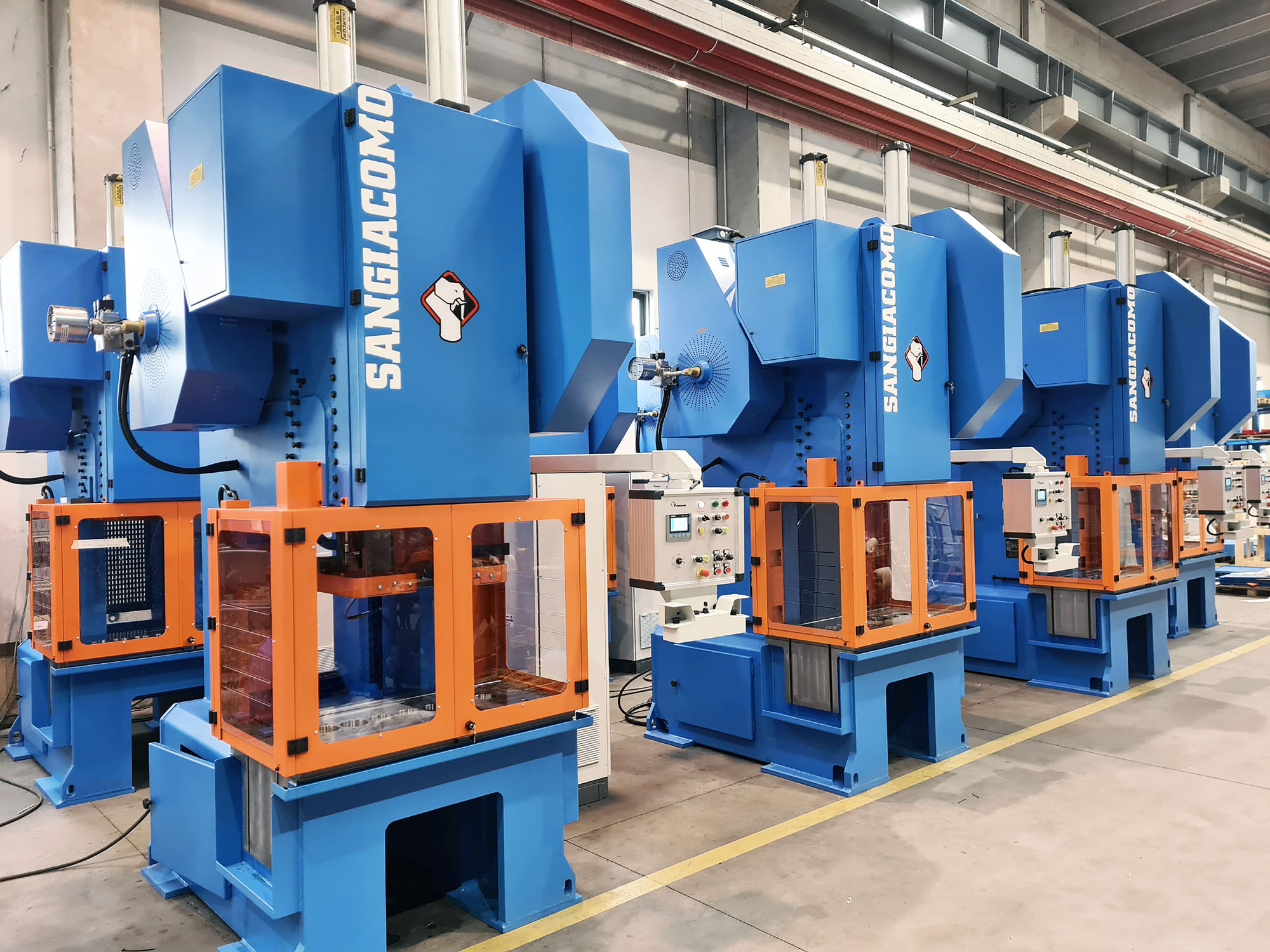

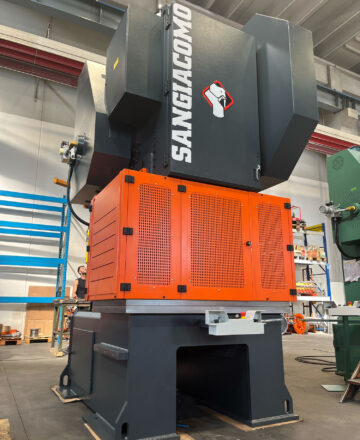

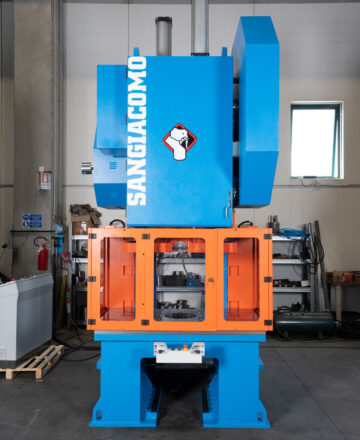

Presse eccentriche a collo di cigno
alla volata e a ritardo
-
T10 - T75 / T50 - T450
Dati tecnici
-
Presse a collo di cigno alla volata
| Modello Pressa |
Potenza [KN] |
Velocità Nominale [Colpi/min] | Velocità Variabile [Colpi/min] |
Corsa [mm] - [in] |
Dist. Piano-Mazza* [mm] - [in] |
Piano Lavoro [mm] - [in] |
Piano Mazza [mm] - [in] |
|---|---|---|---|---|---|---|---|
| T10 CE | 100 | 190 | 92-230 | 6-40 (0,24-1,57) | 210 (8,27) | 240x360 (9,45x14,17) | 90x150 (3,54x5,91) |
| T15 CE | 150 | 165 | 88-220 | 8-60 (0,31-2,36) | 260 (10,24) | 300x400 (11,81x15,75) | 104x230 (4,09x9,06) |
| T20 CE | 200 | 155 | 84-210 | 6-60 (0,24-2,36) | 300 (11,81) | 300x450 (11,81x17,72) | 190x278 (7,48x10,94) |
| T30 CE | 300 | 145 | 80-200 | 8-76 (0,31-2,99) | 350 (13,78) | 360x580 (14,17x22,83) | 250x350 (9,84x13,78) |
| T40 CE | 400 | 145 | 76-190 | 8-78 (0,31-3,07) | 375 (14,76) | 380x650 (14,96x25,59) | 250x350 (9,84x13,78) |
| T50 CE | 500 | 140 | 72-180 | 12-110 (0,47-4,33) | 400 (15,75) | 440x750 (17,32x29,53) | 300x450 (11,81x17,72) |
| T75 CE | 750 | 120 | 60-130 | 14-140 (0,55-5,51) | 450 (17,72) | 500x800 (19,69x31,50) | 380x560 (14,96x22,05) |
Presse a collo di cigno a ritardo
| Modello Pressa |
Potenza [KN] |
Velocità Nominale [Colpi/min] | Velocità Variabile [Colpi/min] |
Corsa [mm] - [in] |
Dist. Piano-Mazza* [mm] - [in] |
Piano Lavoro [mm] - [in] |
Piano Mazza [mm] - [in] |
|---|---|---|---|---|---|---|---|
| T50 RCE | 500 | 80 | 40-100 | 12-110 (0,47-4,33) | 400 (15,75) | 440x750 (17,32x29,53) | 300x450 (11,81x17,72) |
| T63 RCE | 630 | 70 | 36-90 | 12-140 (0,47-5,51) | 450 (17,72) | 500x800 (19,96x31,50) | 380x560 (14,96x22,05) |
| T80 RCE | 800 | 65 | 34-85 | 14-150 (0,55-5,91) | 480 (18,90) | 580x900 (22,83x35,43) | 380x560 (14,96x22,05) |
| T100 RCE | 1000 | 60 | 30-75 | 17-180 (0,67-7,09) | 520 (20,47) | 650x1100 (25,60x43,31) | 500x680 (19,69x26,77) |
| T130 RCE | 1300 | 55 | 28-70 | 16-200 (0,63-7,78) | 560 (22,05) | 700x1200 (27,60x47,24) | 540x740 (21,26x29,13) |
| T160 RCE | 1600 | 50 | 24-60 | 15-220 (0,59-8,66) | 660 (25,98) | 760x1300 (29,92x51,18) | 660x850 (25,98x33,46) |
| T200 RCE | 2000 | 45 | 22-56 | 19-230 (0,75-9,06) | 750 (29,53) | 850x1450 (33,46x57,09) | 680x900 (26,77x35,43) |
| T250 RCE | 2500 | 42 | 20-50 | 15-220 (0,59-8,66) | 780 (30,71) | 900x1600 (35,43x62,99) | 750x1100 (29,53x43,31) |
| T350 RCE | 3500 | 34 | 20-50 | 20-250 (0,79-9,84) | 800 (31,50) | 1000x1800 (39,37x70,87) | 880x1250 (34,65x49,21) |
| T450 RCE | 4500 | 34 | 22-50 | 20-250 (0,79-9,84) | 850 (33,46) | 1000x1800 (39,37x70,87) | 900x1400 (35,43x55,12) |
La gamma di presse meccaniche eccentriche si divide in presse meccaniche con cinematismo alla volata da 10 a 75 Ton e a ritardo da 50 a 450 Ton.
La versione con cinematismo alla volata, non avendo riduzioni intermedie tra l’albero motore e l’albero eccentrico consente velocità e produzioni più elevate. Adatte a lavorazioni di tranciatura e stampaggio.
La versione con cinematismo a ritardo, grazie ad una riduzione ad ingranaggi a dentatura elicoidale tra albero di rinvio e albero eccentrico, consente una produzione ad elevato tonnellaggio imposto a velocità nominali relativamente ridotte. Adatte a lavorazioni di tranciatura, stampaggio e piccole imbutiture.
– Conformità alle norme CE vigenti
– Struttura in acciaio (ghisa per T10CE e T15CE)
– Albero forgiato in acciaio altamente legato
– Gruppo freno-frizione combinato a comando pneumatico
– Quadro di comando con PLC SIEMENS per la gestione dei servizi e moduli di sicurezza Pilz
– Corsa variabile (VIDEO)
– Contacolpi totale, parziale e a preselezione
– Selettore per l’inversione del moto
– Ingranaggi in bagno d’olio
– Mazza con raccogliolio a 6 guide di scorrimento
– Lubrificazione automatica centralizzata a flusso regolabile
– Sovraccarico idraulico automatico
– Gruppo estrattore
– Cilindri equilibratori della mazza
– Dispositivo di regolazione motorizzato della mazza

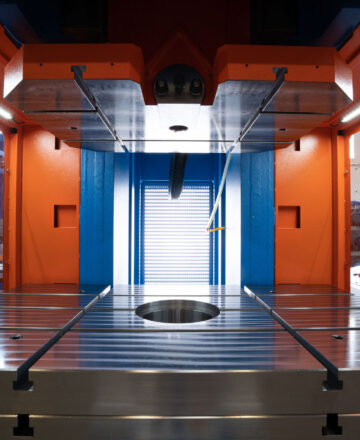

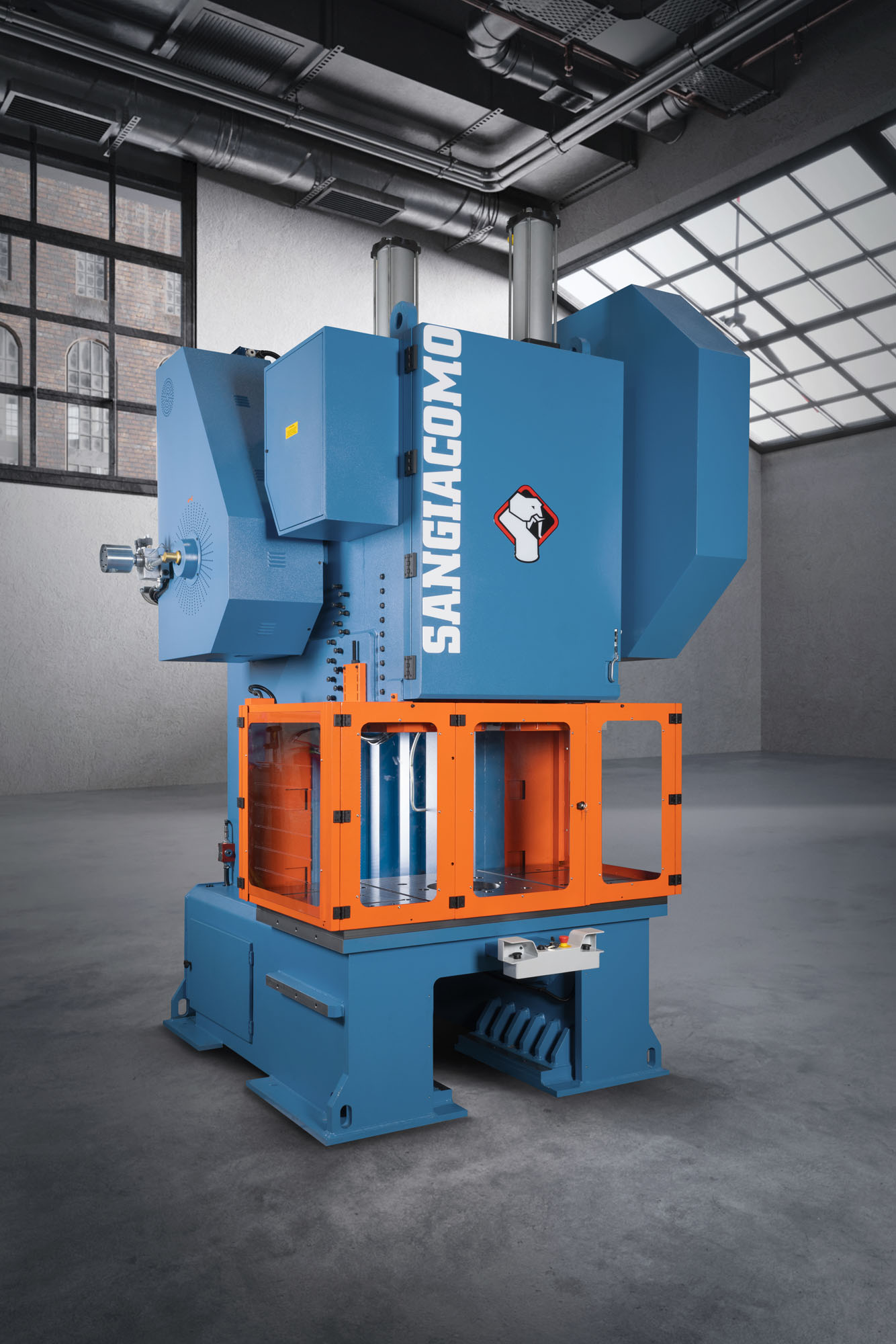

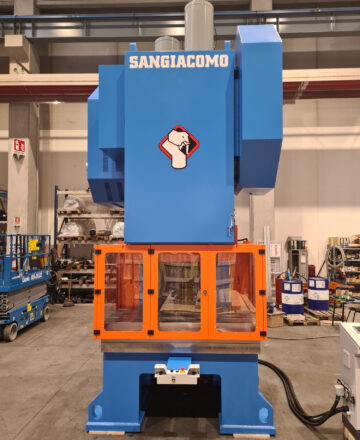

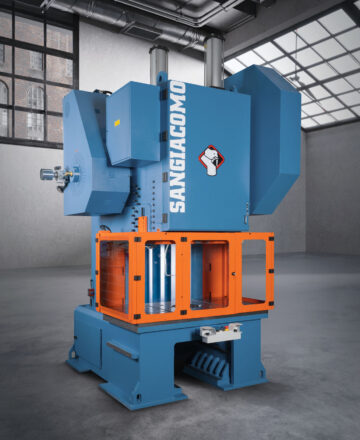

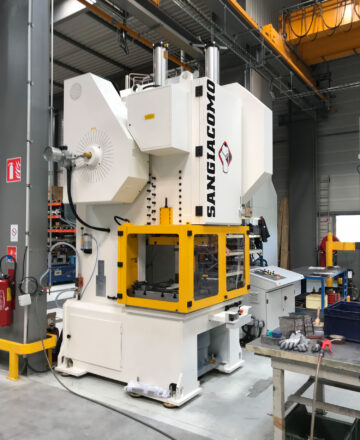

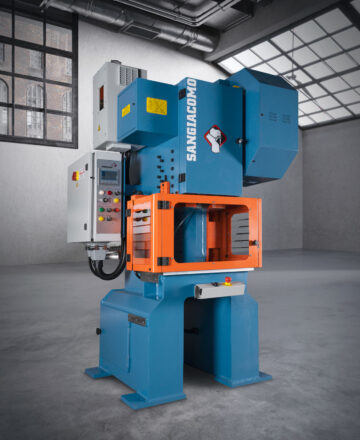

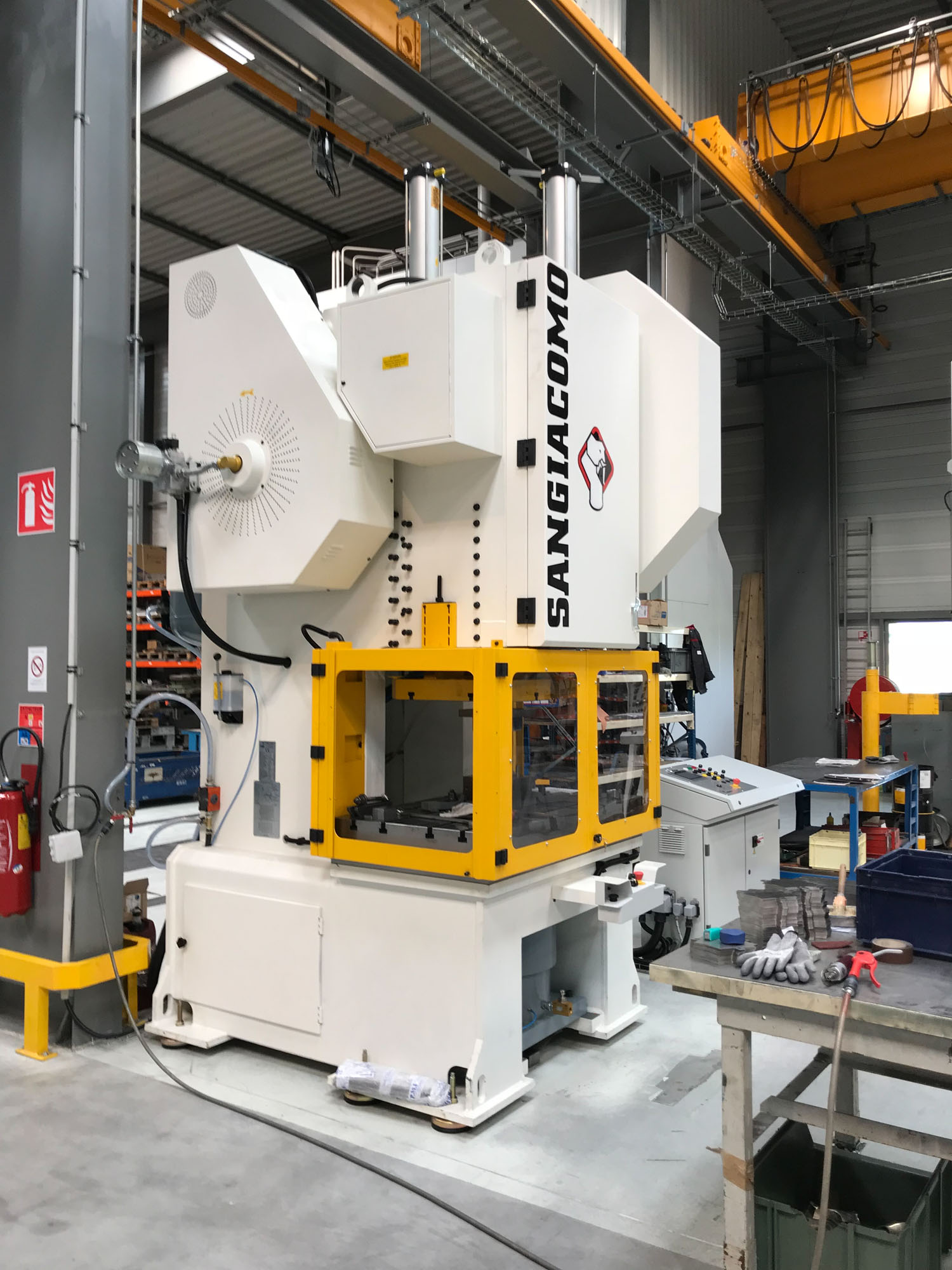

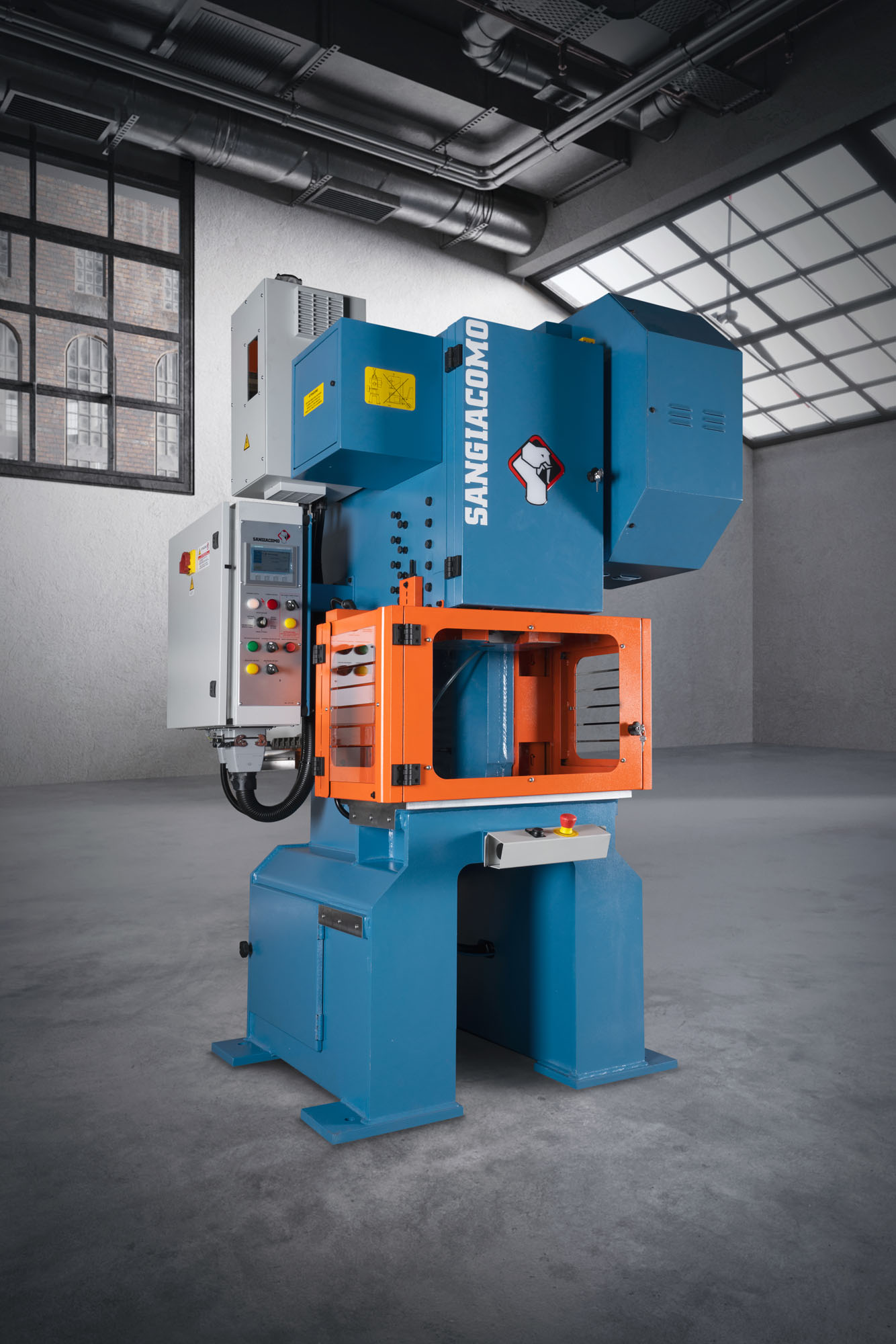

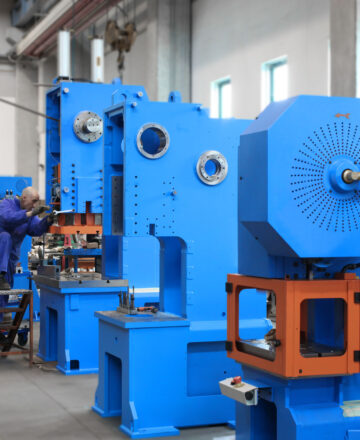

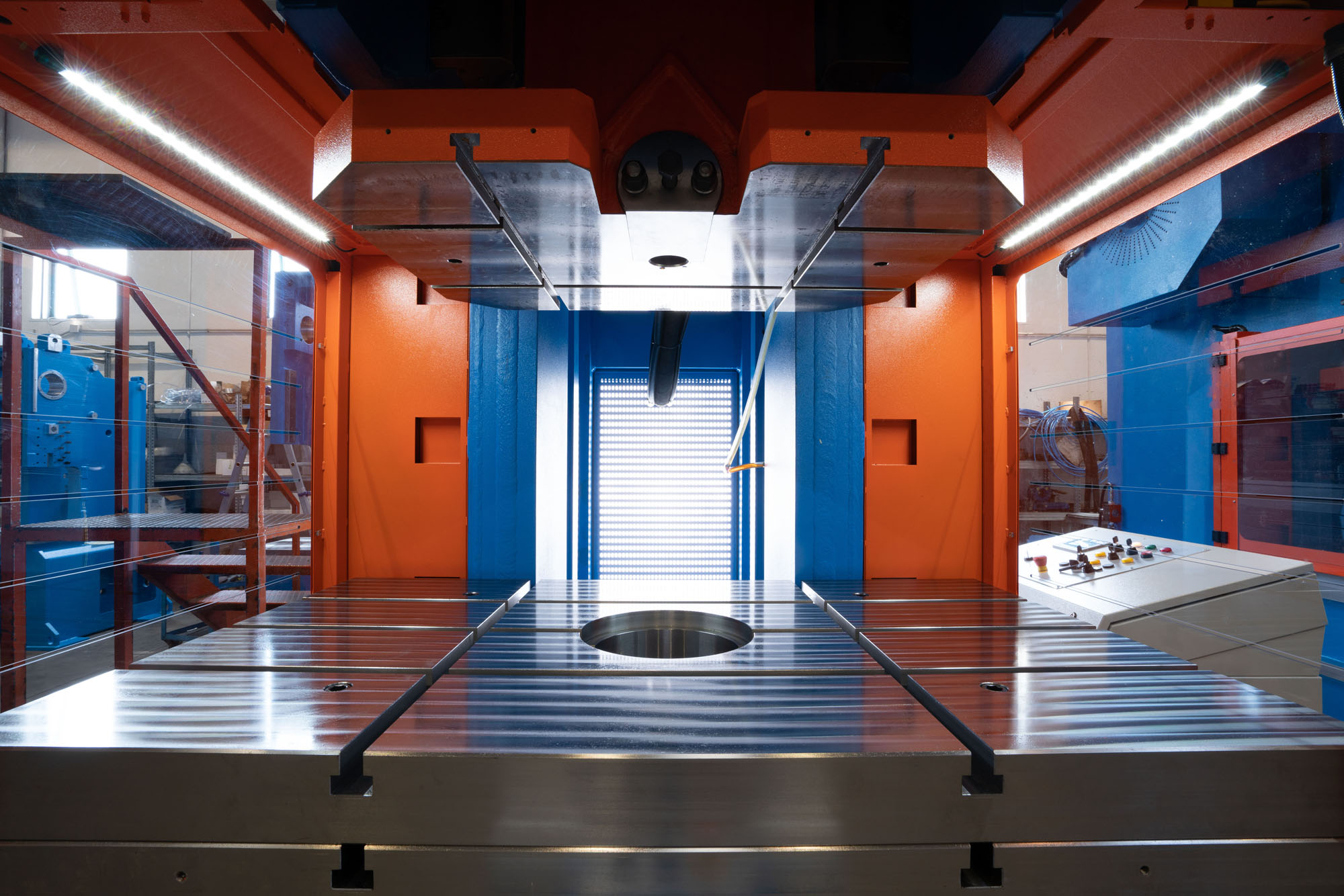

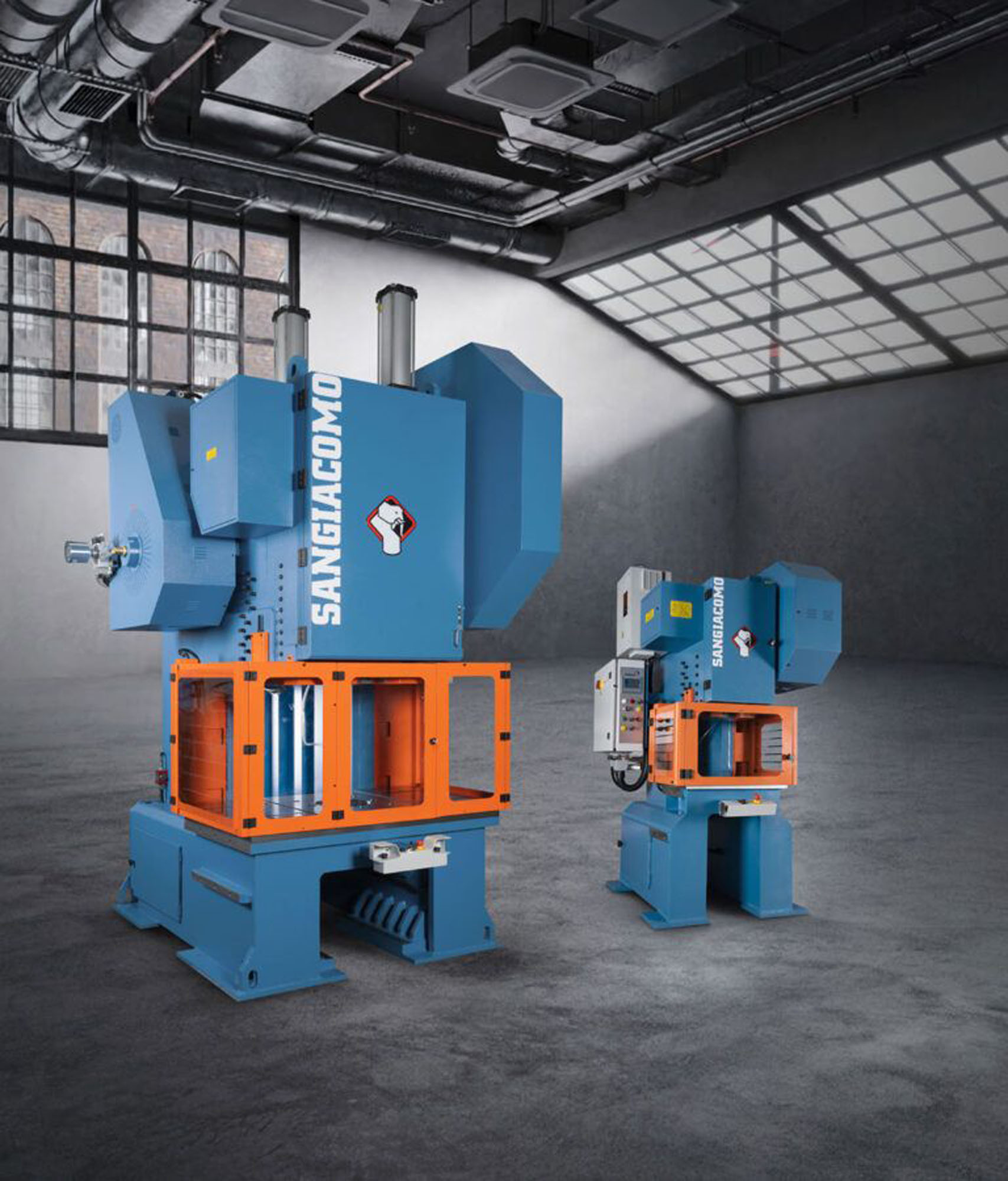

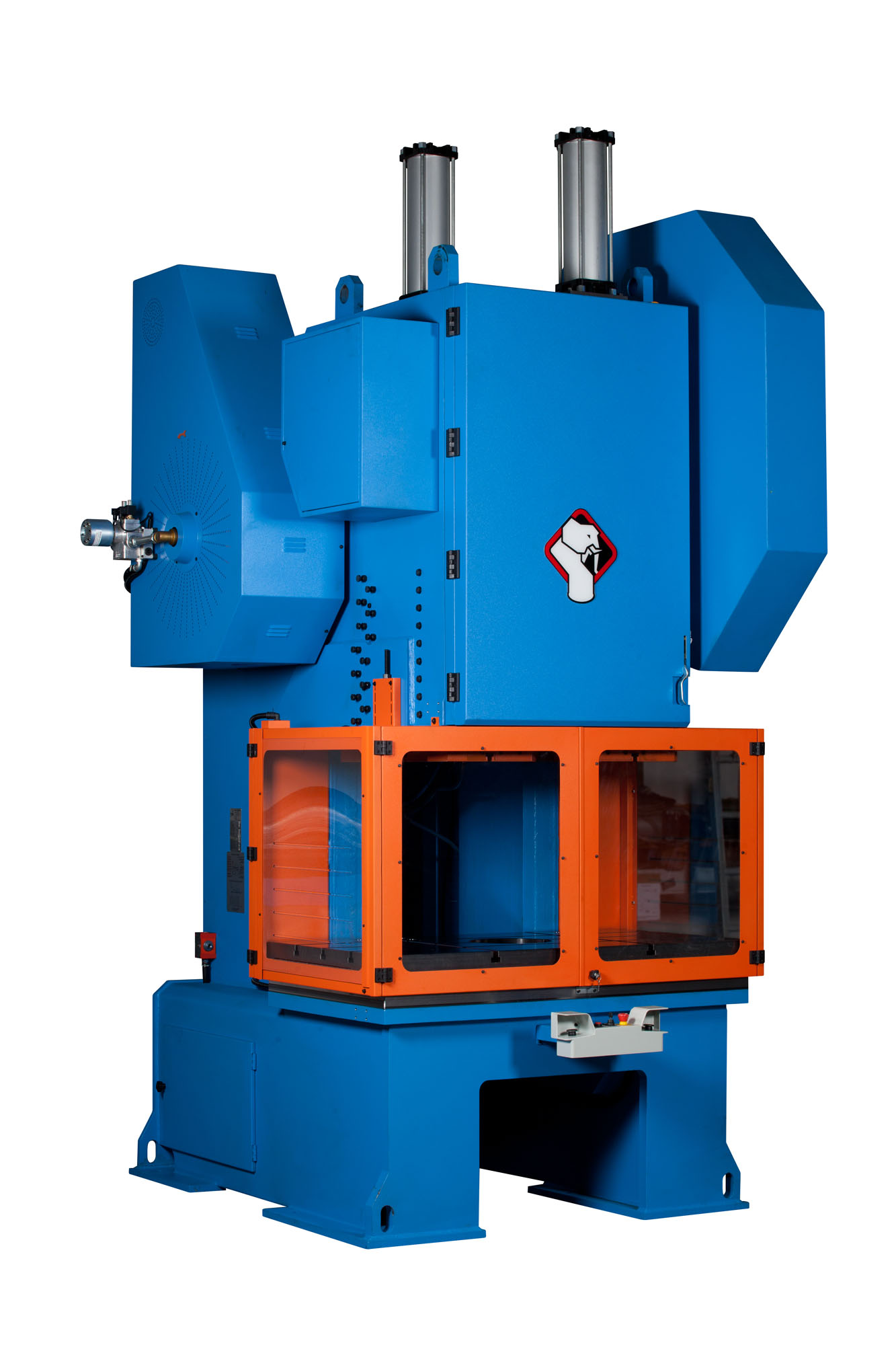

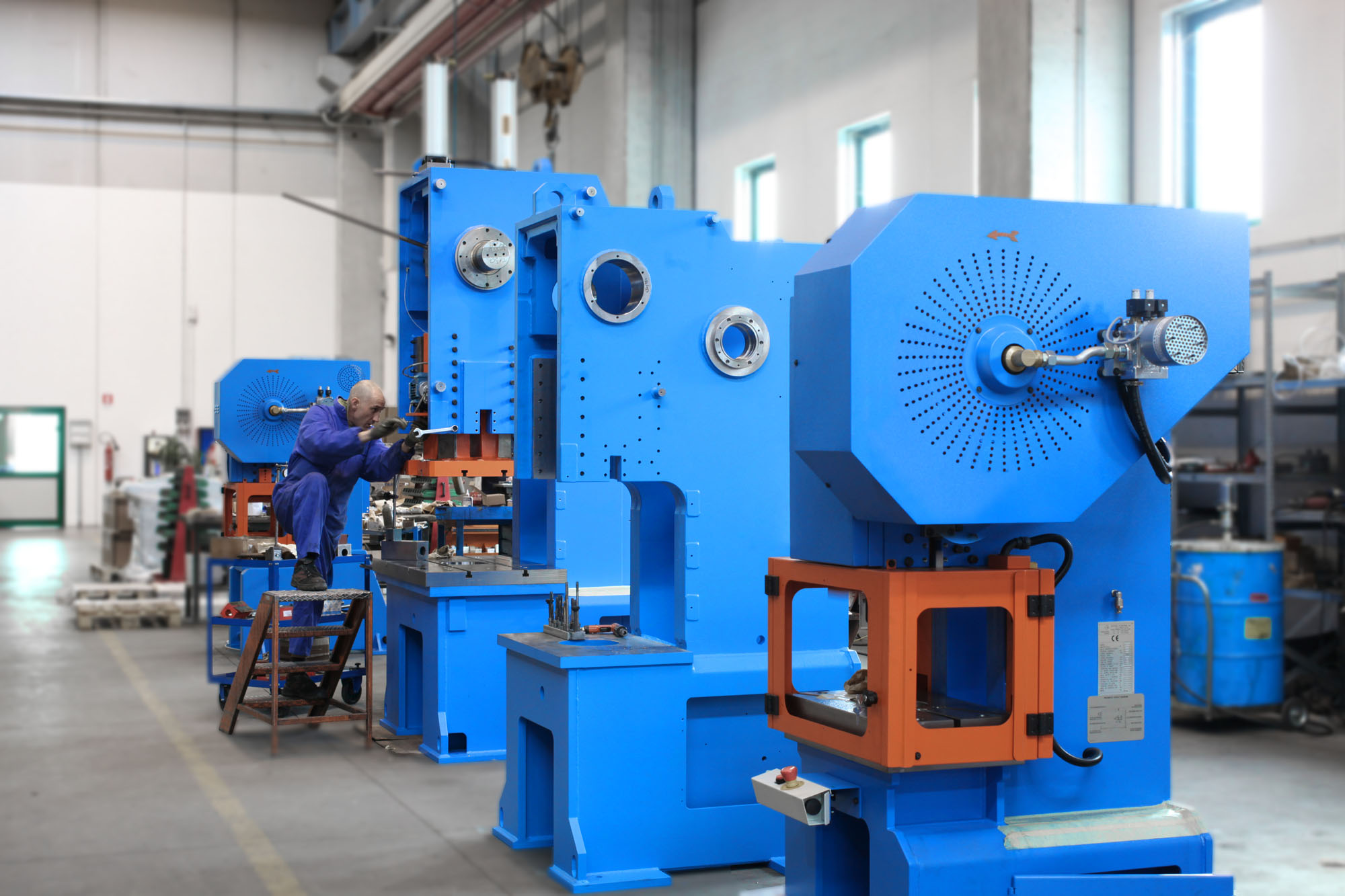

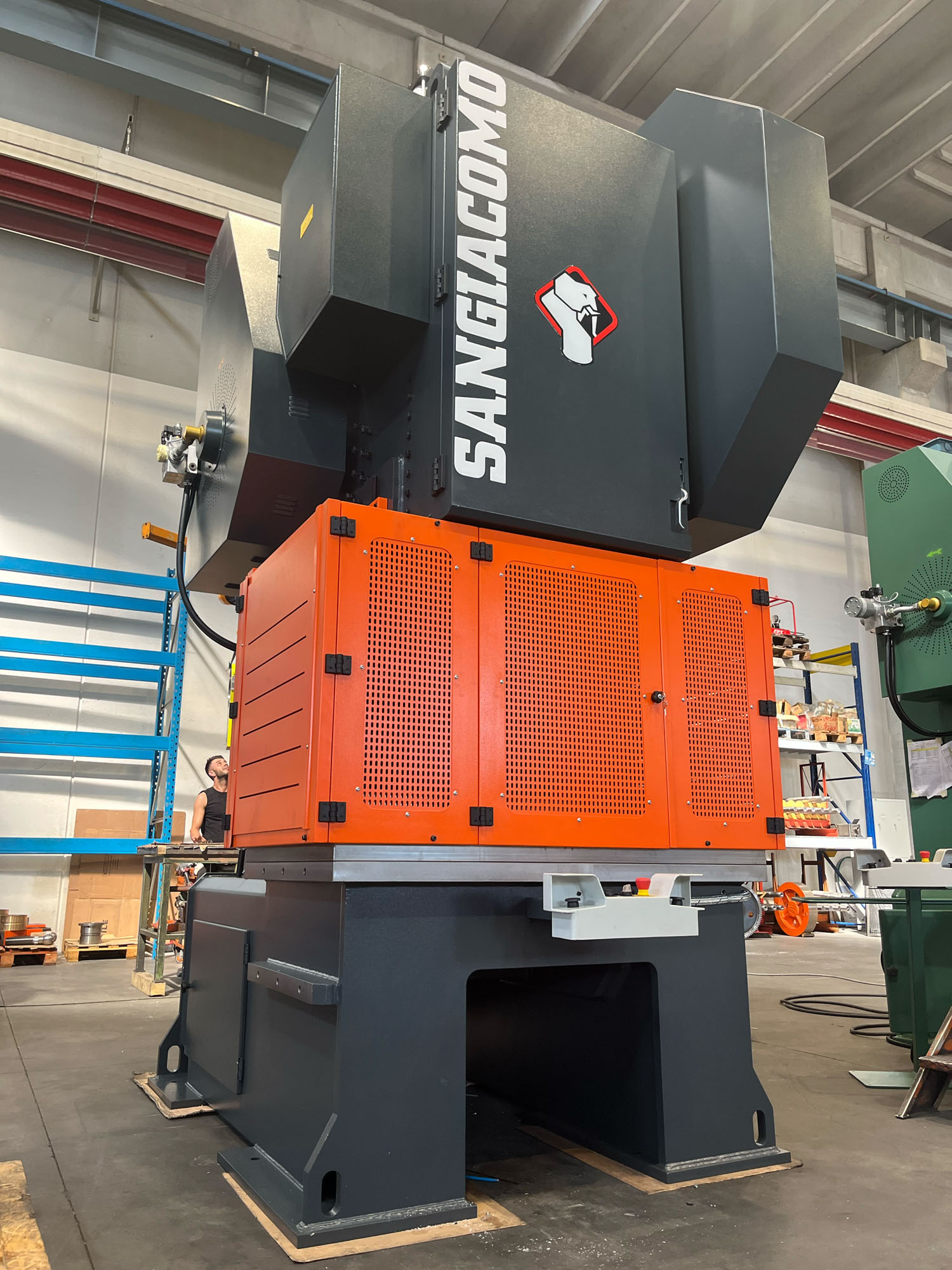

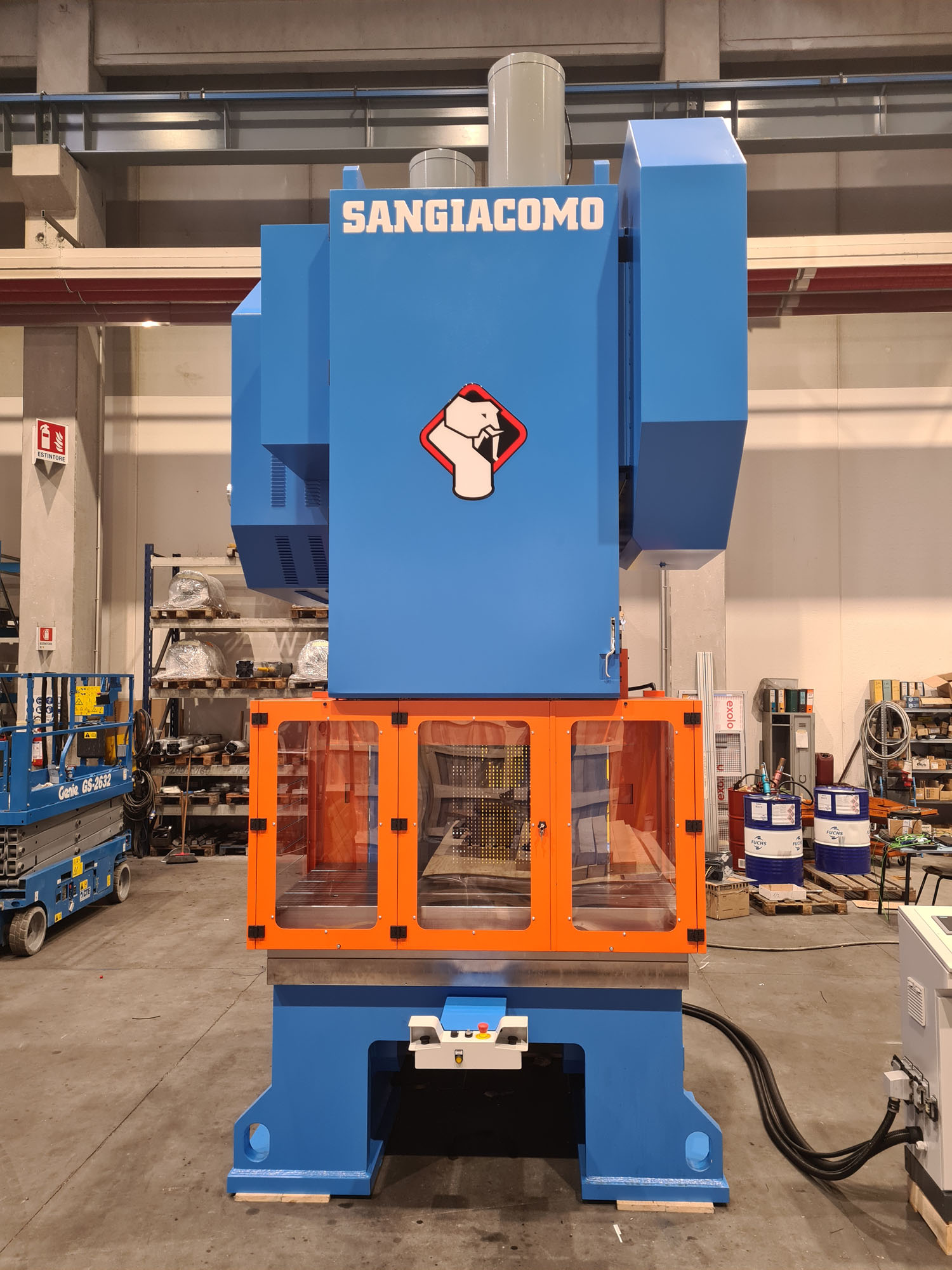

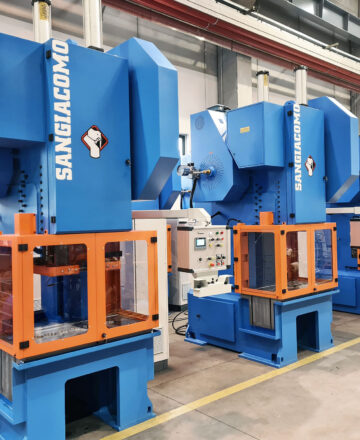

Immagini
-
Optionals
-

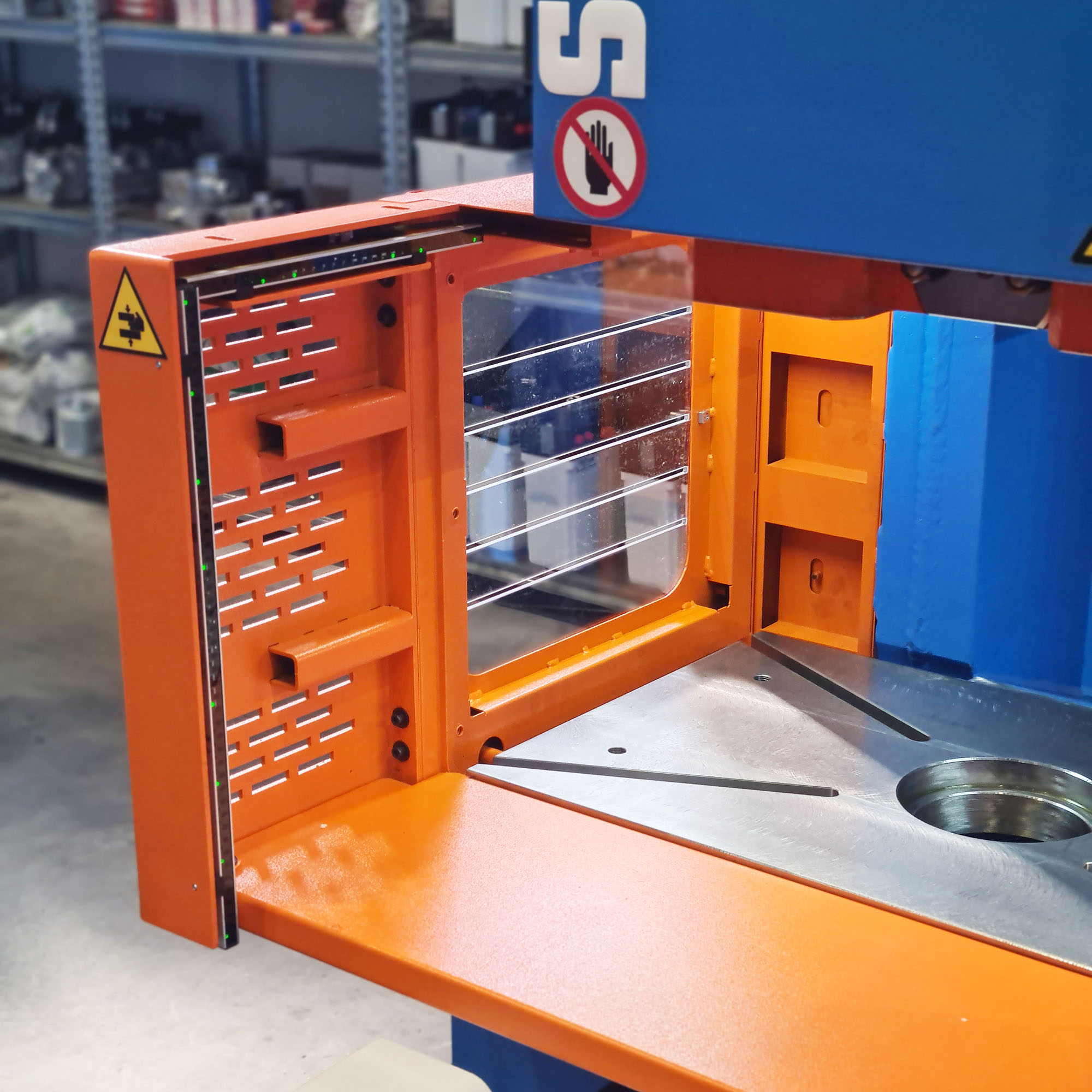

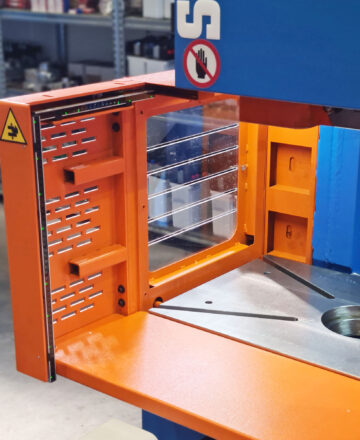

Barriere fotoelettriche
Grazie ad una serie di raggi infrarossi viene protetta la zona di lavoro della pressa per consentire un rapido accesso. Disponibili versioni programmabili che soddisfano le diverse esigenze.
Attrezzaggio rapido degli stampi
Guide a sfera, mensole a rulli e bloccaggi idraulici facilitano l’operazione di montaggi degli stampi.

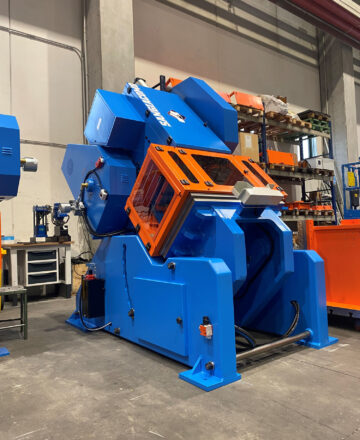

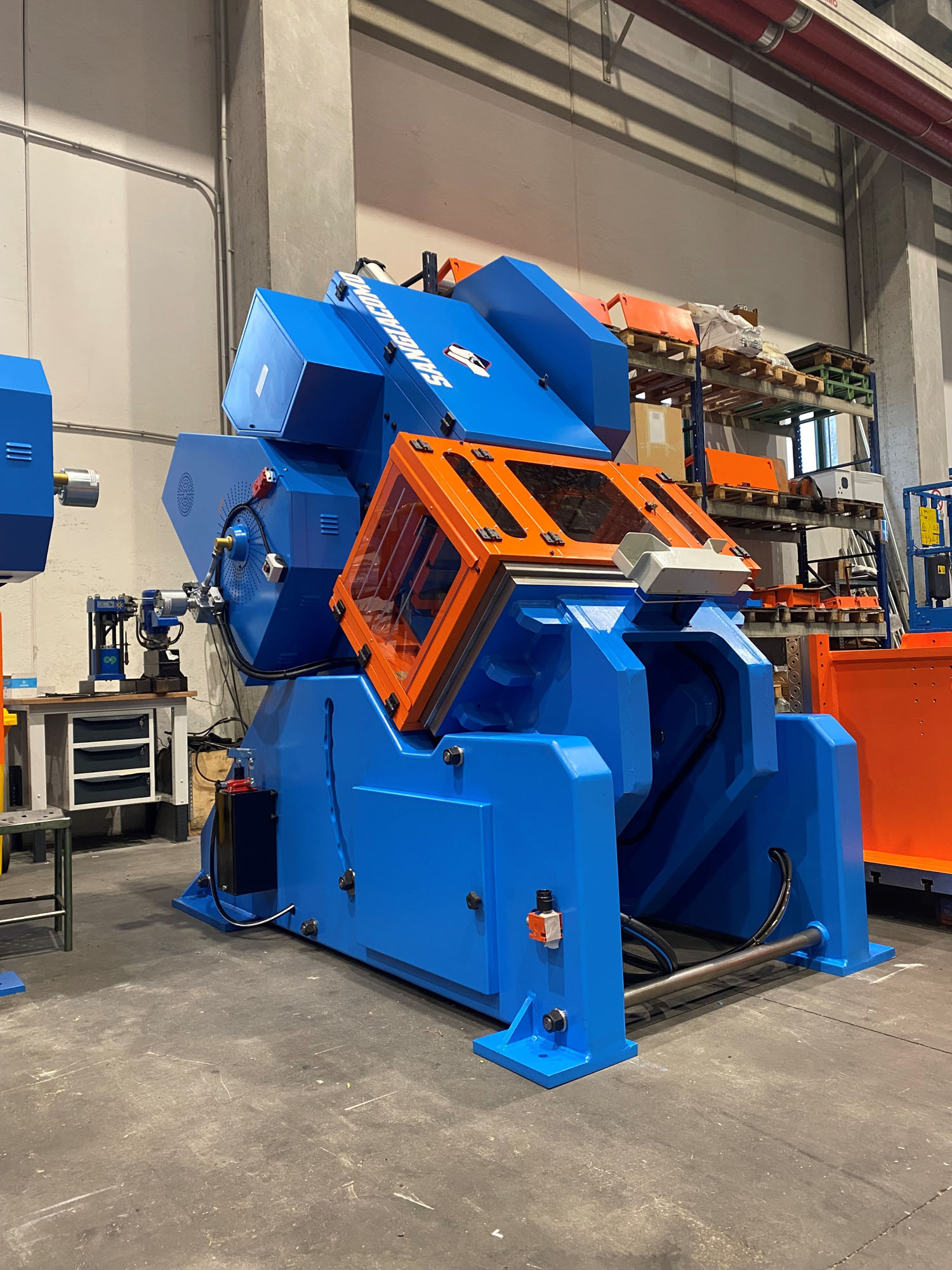

Inclinazione
Disponibile in più versioni, meccanica o idraulica, manuale o motorizzata, permette l’inclinazione della struttura fino a 25°. Su richiesta sono possibili inclinazioni maggiori.
Regolazione mazza motorizzata
Per facilitare la regolazione della distanza piano-mazza a partire dal modello T50 (standard su modelli T130 e superiori).
Impianti completi
Su richiesta è possibile fornire linee complete di alimentazione, asservimento alla pressa e soluzioni chiavi in mano.
Cambio corsa automatico a controllo numerico
Permette la memorizzazione di tutti i parametri della pressa in “programmi stampo” (circa 2000 ricette). Richiamandoli dal pannello touch screen, la pressa effettua contemporaneamente le regolazioni quali cambio corsa, velocità di regime, distanza piano mazza, camme elettroniche, etc… in meno di due minuti. (VIDEO )
